学園祭用の大道具の設計
娘の高校の学園祭の出し物で、複数人が椅子に座りその状態でゆすったり回転したりするらしい。
- 人が乗るので、十分に安全な強度が必要
- 万が一に故障しても問題のない高さ
- ホームセンターで買える安価な材料で構成
- 高校生が組める簡単な構造(多少間違えても問題のない構成)
- 短時間でも組立、ばらしができる

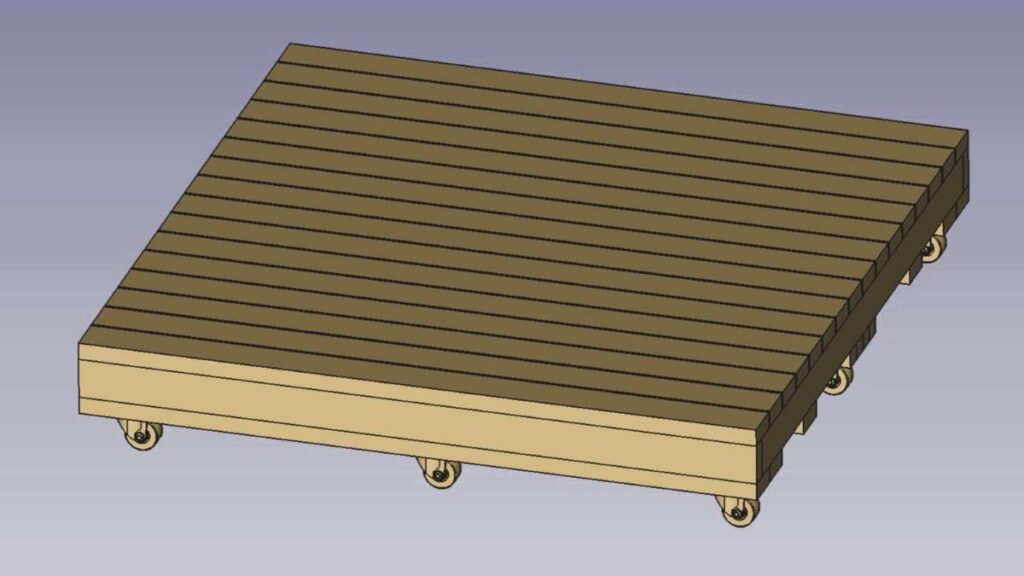

組図
![](https://mlqz0bux6jwr.i.optimole.com/w:1024/h:576/q:mauto/f:best/https://good-fortune-shrine-cascade.com/wp-content/uploads/2023/06/e7574080247f545dd370ac9af418d57e.jpg)
2X4材でフレームを構成
縦リブにも2X4を使用
![](https://mlqz0bux6jwr.i.optimole.com/w:1024/h:576/q:mauto/f:best/https://good-fortune-shrine-cascade.com/wp-content/uploads/2023/06/9b74d1474cb2400d7e6a6765959cb000.jpg)

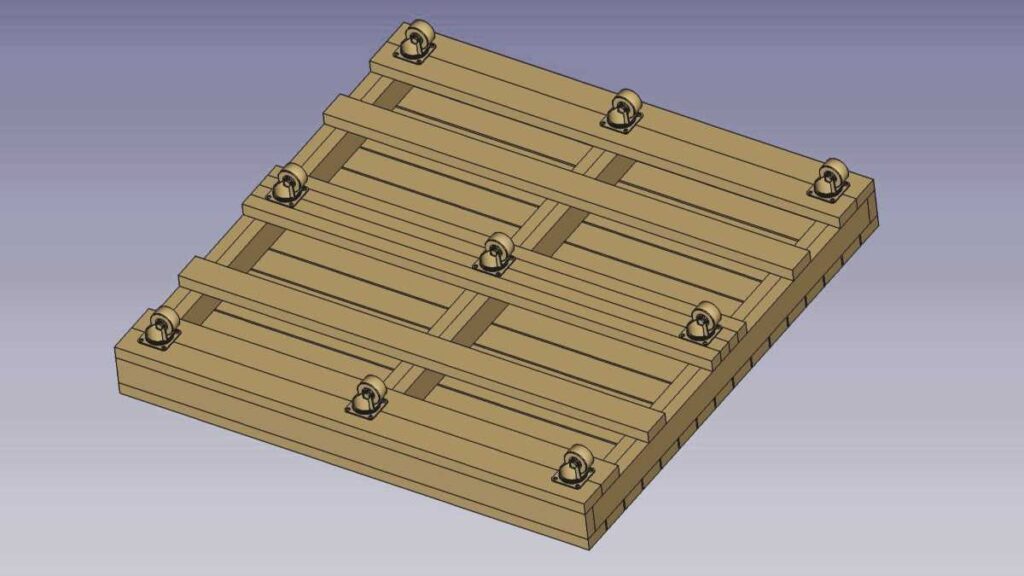

リブは上下で2×4材で、挟みこみ強度を確保
キャスターは直接リブの下に配置して強度を確保
![](https://mlqz0bux6jwr.i.optimole.com/w:auto/h:auto/q:mauto/f:best/https://good-fortune-shrine-cascade.com/wp-content/uploads/2023/06/6fcb692fda668d4ba43d94118a8ff074.jpg)

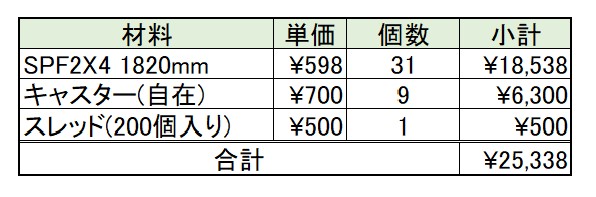

キャスターの耐荷重は1ケ 100daNのものを指定。
2X4材で合計 71kgとして、830kgぐらいまで人が乗れるはず。(仕様は4,5人らしい)
学園祭にて
![](https://mlqz0bux6jwr.i.optimole.com/w:730/h:1024/q:mauto/f:best/https://good-fortune-shrine-cascade.com/wp-content/uploads/2023/06/IMG_20190906_0001_NEW1m.jpg)
楽しかった! ありがとう。
電動ドライバーも貸しました。
