ハンガーラックの自作
パイプハンガーなるものが、スーパーでも、通販でも、家具屋でもどこにでも売っている。高さ調整が可能で、キャスターなどもついていて便利で安価なのでが、とにかく強度が不足している。プラスチック部分も経時劣化とクリープで数年後に下がってきたり、割れたりすることが多い。服など大量に掛けていると交換も大変。
なので、絶対に壊れない、かつ、軽々移動が可能なハンガーラックを自作した。

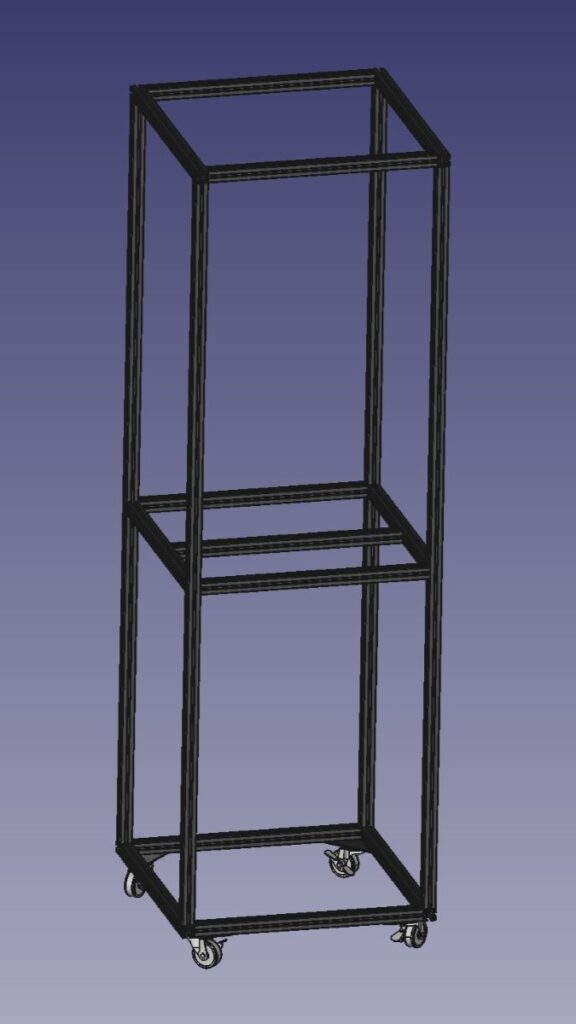

FreeCADを利用。アルミフレームは汎用を利用。
![](https://mlqz0bux6jwr.i.optimole.com/w:576/h:1024/q:mauto/f:best/https://good-fortune-shrine-cascade.com/wp-content/uploads/2023/06/89ae119f03940feff3b8a5b39518f927.jpg)
100kgぐらい掛けても、まったく問題なし
![](https://mlqz0bux6jwr.i.optimole.com/w:auto/h:auto/q:mauto/f:best/https://good-fortune-shrine-cascade.com/wp-content/uploads/2023/06/8c1c1d40834d0510426b45217c4e14f6.jpg)
- 型番はミスミ品だが、個人利用ができないのでMonotaroで類似品を購入。
- FreeCADで組図を作成の際は、ミスミサイトの部品から3Dを利用すると作業が早い。

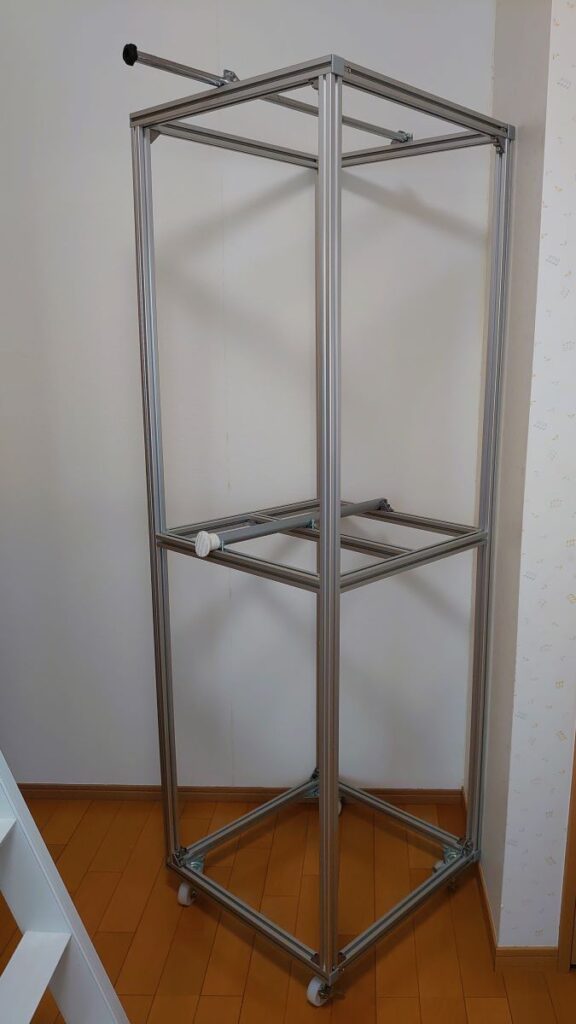

完成品
![](https://mlqz0bux6jwr.i.optimole.com/w:576/h:1024/q:mauto/f:best/https://good-fortune-shrine-cascade.com/wp-content/uploads/2023/06/DSC_0094m.jpg)
フレームに直接掛けてもよい
ハンガー用の棒を追加可能
![](https://mlqz0bux6jwr.i.optimole.com/w:1024/h:576/q:mauto/f:best/https://good-fortune-shrine-cascade.com/wp-content/uploads/2023/06/DSC_0091m.jpg)

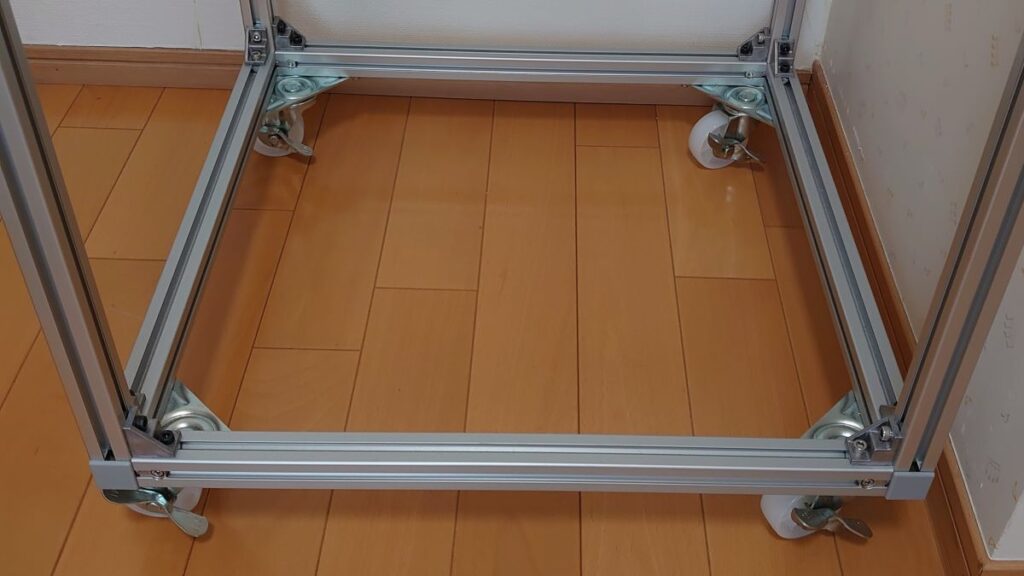

足はロックもできる
重量物を載せても移動は非常に軽快にできる。
![](https://mlqz0bux6jwr.i.optimole.com/w:576/h:1024/q:mauto/f:best/https://good-fortune-shrine-cascade.com/wp-content/uploads/2023/06/DSC_0095m.jpg)

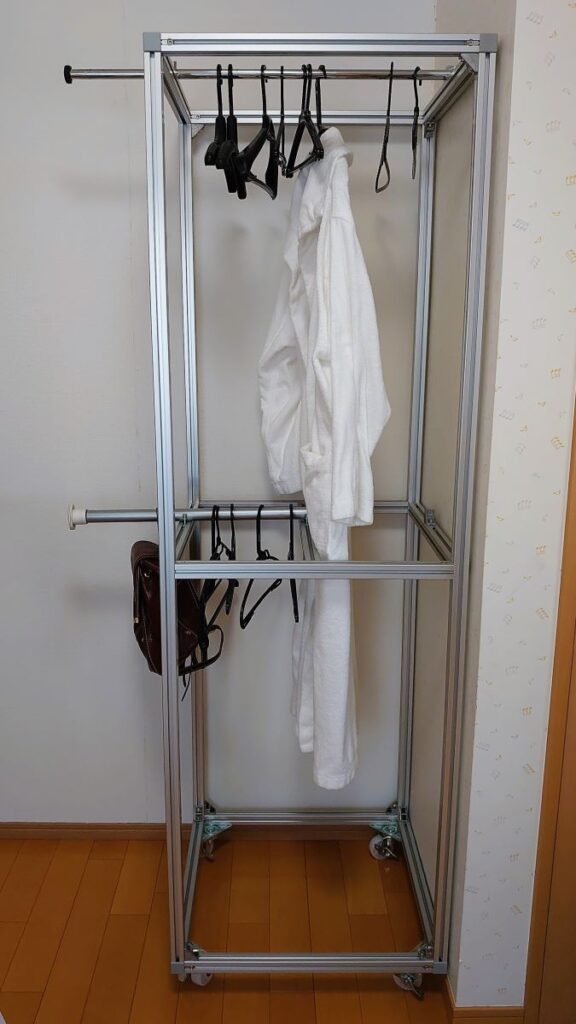

長さのある服も自在に調整可能
使用機材
- 電動ドライバー
- 六角ビット
- ボールポイント六角レンチ
